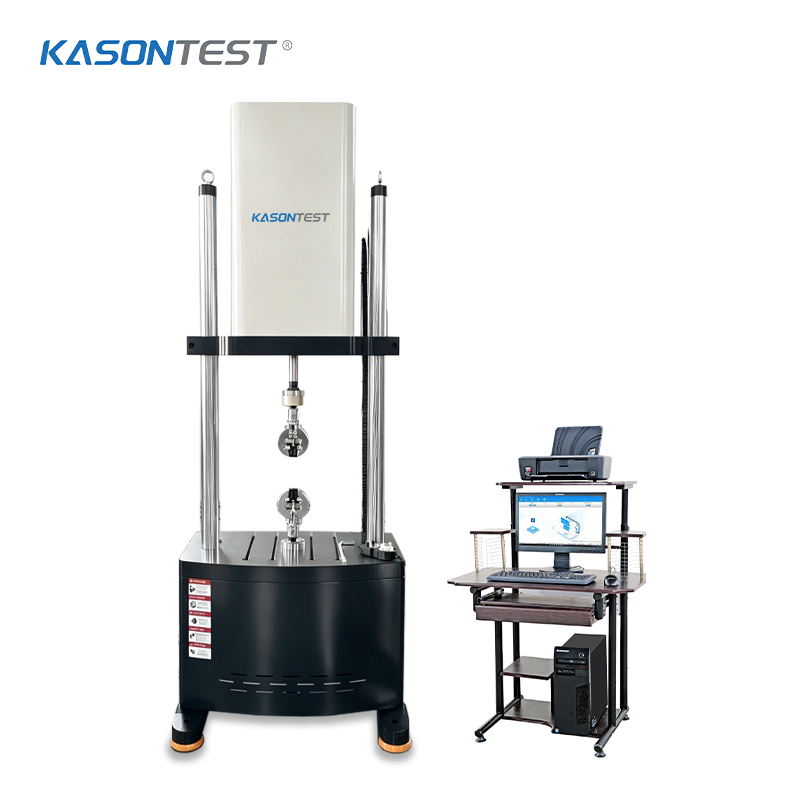

微机控制电动动态压缩拉伸疲劳试验机
1. 申请
本系列微机控制电液伺服疲劳试验机主要用于检测各种金属、非金属材料及小型活动构件的静态力学性能试验。可进行正弦波、三角波、方波、梯形波、随机波、组合波形下的拉伸、压缩、弯曲、低周和高周疲劳、裂纹扩展、断裂力学试验。该试验机操作灵活，横梁下移，通过按钮操作锁定样品架，采用先进的液压伺服驱动技术加载，高精度、高分辨率动载荷传感器磁致伸缩位移传感器检测试件的力值和位移。
2. 标准
2.1 GB/T2611-2007《试验机通用技术要求》
2.2 GB/T16826-2008《液压伺服万能试验机》
2.3 GB 3075《金属轴向疲劳试验》
2.4 JB/T9379-2002《拉压疲劳试验机技术条件》
2.5 GB/T228-2010《金属材料室温拉伸试验方法》
2.1 GB/T2611-2007《试验机通用技术要求》
2.2 GB/T16826-2008《液压伺服万能试验机》
2.3 GB 3075《金属轴向疲劳试验》
2.4 JB/T9379-2002《拉压疲劳试验机技术条件》
2.5 GB/T228-2010《金属材料室温拉伸试验方法》
型号 | EP1 | EP2 | EP3 | EP5 | EP10 | EP20 | EP30 | EP50 |
最大。试验力 | ±1000N | ±2000N | ±3000N | ±5000N | ±10000N | ±20000N | ±30000N | ±50000N |
试验力测量范围 | 动态1%~100%FS，静态0.5%~100%FS | |||||||
试验力测量精度 | 动态±1%，静态±0.5% | |||||||
试验力分辨率 | 1/500000 码 | |||||||
位移测量范围 | 150毫米（±75毫米） | |||||||
位移分辨率 | 0.001毫米 | |||||||
位移指示精度 | 指示精度从1%起±0.5%FS以内 | |||||||
变形 | 指示精度从2%±0.5%以内 | |||||||
测试频率范围 | 0.01–10Hz | |||||||
负载框架 | 两柱平台式，手动锁紧 | |||||||
柱间有效距离 | 475毫米 | 475毫米 | 475毫米 | 500毫米 | 500毫米 | 500毫米 | 500毫米 | 500毫米 |
柱径 | 70毫米 | |||||||
框架刚度 | 3 × 10⁸ 牛/米 | |||||||
电控系统安装形式 | 顶装式 | |||||||
十字头提升 | 电动升降 | |||||||
主要波形 | 正弦波、脉冲波、方波、锯齿波、随机波 | |||||||
固定装置和配件 | 标准压缩夹具可扩展，用于拉伸、弯曲、剪切等（可选） |
